真空铝钎焊炉

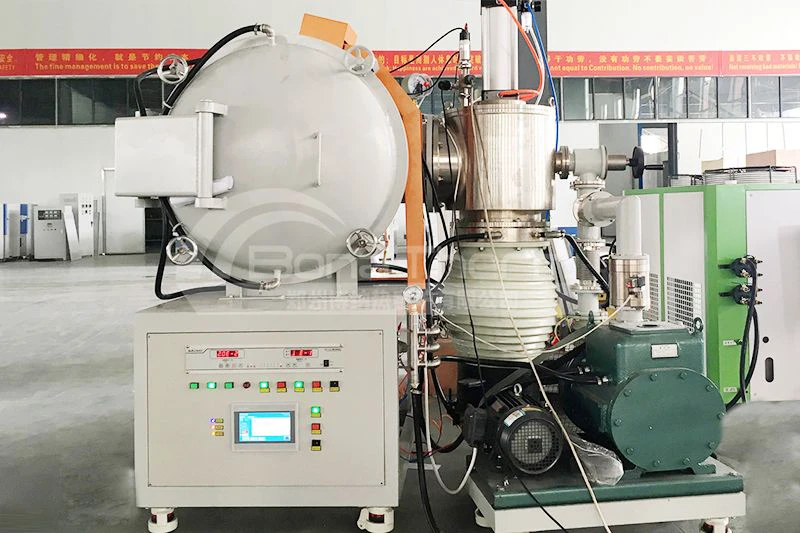

真空耐热钢热场钎焊炉简介

真空耐热钢热场钎焊炉是一款专为铝合金等低熔点工件设计的真空钎焊设备，同时也可用于低温烧结和热处理。BR-7QHS系列铝钎焊炉采用多项先进的专有技术，可一键自动控制或手动控制，具有安全自锁保护、故障自诊断和报警功能。

该炉在高真空下快速升温至非常均匀的温度，设备精度高、响应速度快、可靠性能好、抗干扰能力强、使用寿命长，具有优良的动态品质，且使用、操作、维修方便快捷，造型美观。

产品特点

1、炉膛采用优质不锈钢制造，结合电热合金管加热技术，轻松实现最高750℃的钎焊温度。

2、电热合金管环形加热设计，确保炉膛内温度均匀性极高，温差控制在±5℃以内。

3、人机交互界面采用高清触摸屏，内置我们公司独家开发的操作系统，操作便捷，用户体验优越。

4、PLC自动控制系统，实现设备智能化管理，提升生产效率和产品质量。

5、洁净不锈钢炉膛与机械泵+扩散泵真空机组完美结合，极限真空度可达10-3Pa(空载、冷态)，确保钎焊过程的高效稳定。

6、与传统钼箔真空炉相比，真空耐热钢热场钎焊炉功率更低，价格更亲民，经济实用，是铝合金等低熔点工件钎焊的理想选择。

结构特点

由主机、真空系统、充气系统、电控系统、水冷系统等组成。

1.炉体设计

主机为卧式单室结构，由炉体、炉盖、加热室组成。

炉体和炉盖为双壁水冷结构，两层之间有夹缝，内通冷却水，前端与炉口法兰相连接，后端与封头相连接，在炉体的下部设计有炉体的支架，炉体上设有开孔。

2.热场

加热室为不锈钢组成的圆筒结构，由加热元件、金属隔热屏、料台、绝缘瓷座、工件支撑机构等组成。

整个加热室可以作为一个结构整体单独拆卸，便于维护和修理。

3.加热系统

加热系统采用热电偶、温控仪、品闸管调压器和加热器组成的闭环控制系统，保证炉子有较高的控温精度和良好的跟随性;

4.电控系统

通过触摸屏上的组态按钮，实现对电炉的温度、真空、气路、机械动作等进行实时控制。操作系统，易学易用;友善的图形化人机控制界面，可动态地实时显示工艺过程和运动状态。海量存储空间且具有极大的扩展潜能，多个操作权限，每个操作权限都设有密码保护。

5.真空系统

根据配置定制

真空系统有自我保护逻辑互锁系统，可避免误操作

6. 冷却塔 (客户自备或我方代购)

7.炉外料车(客户自备或我方代购)

可选配件

1、外置快冷系统

2、不锈钢多层料架

3、低温铝锌基焊剂

技术参数：
