许多客户询问如何设置PID温控表编程。下面就是一个6段编程设置PID温控表的例子，我们也在文末放出视频教程，手把手教你设置PID温控表，希望对你有所帮助。

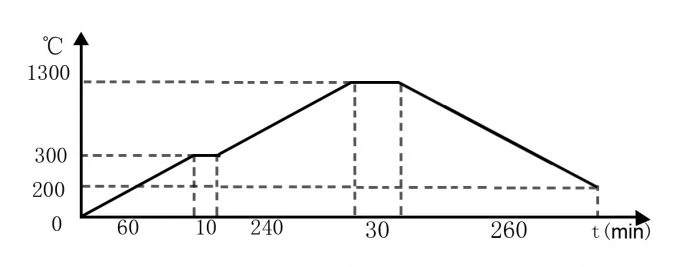

对于复杂的温度控制曲线，我们强烈建议您绘制如图1所示的图形，然后制作一个表格，如表1所示，列出每个部分的所有数据。
根据上图的6段编程，您应在下表中列出所有程序区段。
| 程序段 # | 显示 | 输入数值 | 含义 |
|---|---|---|---|
| 1 | C 01 | 0 (℃) | 初始温度 |
| 2 | t 01 | 60 (min.) | 0–300℃的升温时间 平均加热速度为5℃/分钟 |
| 3 | C 02 | 300 (℃) | 第一加热阶段的目标温度值(300℃) |
| 4 | t 02 | 10 (min.) | 300℃阶段的保温时间 |
| 5 | C 03 | 300 (℃) | 此阶段的开始温度 |
| 6 | t 03 | 240 (min.) | 第二次加热时间为300-1300℃。平均加热速度为4.1℃/分钟 |
| 7 | C 04 | 1300 (℃) | 达到最高目标温度值(1300℃) |
| 8 | t 04 | 30 (min.) | 1300℃阶段的保温时间 |
| 9 | C 05 | 1300 (℃) | 此阶段的开始温度 |
| 10 | t 05 | 260 (min.) | 降温时间（降至200℃，降温速度为4.2℃/分钟） |
| 11 | C 06 | 200 (℃) | 降温目标温度(200℃) |
| 12 | t 06 | -121 | 程序结束，输出电源关闭，炉子自然冷却。 |
使用 PID 温度控制器编程的 4个键 将上表中列出的数据分别输入，您就完成了一个PID升温降温程序。请注意，“t xx”是xx段的时间值。它可以设置为1- 9999(分钟)。
如果 t xx = -121，这就是电炉停止运行的命令，炉子会自然冷却。
温控表设定完毕后，先返回(按住向左键不松，再按半圆形键)。
最后运行程序，长按向下键(Run).

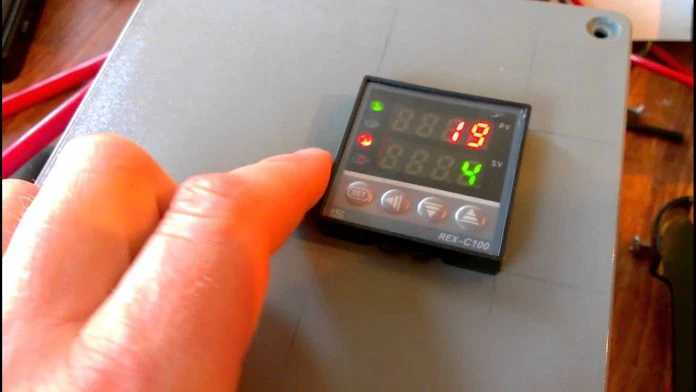

如何设置PID温控表视频教程
以上就是如何设置PID温控表编程的全部内容，如果您看完之后还有问题，请联系我们，我们专业的工程师会为您解答所有问题。
